防火卷帘门制动装置功能讲解

来源: | 发布日期:2021-09-11

防火卷帘门制动装置是防火卷帘门的重要组成部分,它决定了防火卷帘门在接收到消防烟感信号后,卷帘是否能正确下降,阻碍火势的蔓延。下面萨都奇来为大家讲解一下制动装置的功能把。

1、防火卷帘门控制器

(1)控制箱常见的有二种,第一种是比较老的控制箱,有一块主板和两个外接的接触器组成(维修时可以人为按下上行或下行接触器进行调试,一般左边为上行右边为下行),另外一种为智能型控制箱,主板为集成,除限位器控制上行、下行限位时,主板也可以根据设定也可以设置卷帘门的上、下行限位。

(2)控制箱都有卷帘门自带烟、温感报警联动功能,当烟、温感报警时只能联动本樘卷帘门动作,并可以设定任一路报警信号联动卷帘门下降至1.2-1.8m(高度可以调节)处停止开始延时30S(可调0-120S)左右下降到底或任一路报警信号联动卷帘下降一半,烟、温感都报警时下降到底。

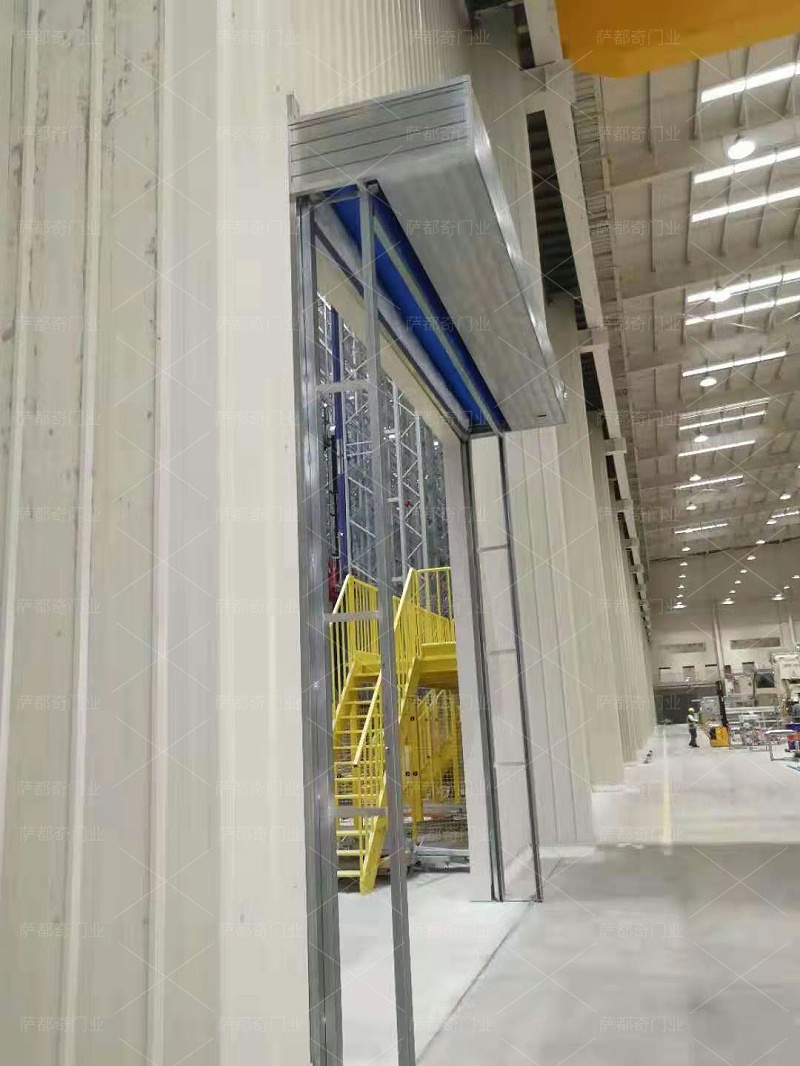

防火卷帘门

(3)控制箱的主电源有5根,三根相线,一根零线和一根地线,控制线路一般有19根。

1)自带烟、温感三根线,1根烟感正线24V、1根温感正线24V、1根烟、温感公共线24V负线。

2)手动按钮盒四根线,上行、下行、停止和公共线各1根。

3)限位器三根线,上限位、下限位和公共线各1根。

4)联动控制线二根,可根据控制箱设定的方式提供信号源,有二种方式,第一种是提供开关量信号,第二种是提供24V电源。

5)联动反馈信号线二根,一般提供开关量信号,防火卷帘门降到底时给报警主机一个归底信号。

6)电机控制线五根,三相电源线接电机线圈,一根零线供刹车片用,一根为接地线,给电机接地用。

2、防火卷帘门卷门机

卷门机上面附带有刹车片、限位器和拉链;

(1)刹车片为制动装置,卷门机动作时刹车片通电打开,卷门机停止时,刹车片断电制动。

(2)限位器是用来调节卷帘门上位和下位的高度,限位器上有二个行程开关,当防火卷帘门上行到一定高度时限位器上面的滚动杆压住上行的行程开关动作(接常开,动作时为常闭信号),断开控制箱的自锁线路,卷帘门停止运行,下限位的控制原理跟上限位的一样。

(3)拉链是卷门机故障或控制箱故障时人为的对卷帘门进行上行和下行的应急装置,根据拉动拉链的方向来控制防火卷帘门的上行和下行。

3、手动按钮盒

卷帘门手动按钮盒一般有二个,卷帘门的两边各一个,用来手动控制卷帘门升降操作的,根据控制箱的不同,有两种接法,第一种接法为两个手动按钮盒的上行、下行、停止线与公共线做并联接法,第二种为两个手动按钮盒的上行、下行做并联接法,停止线与公共线做串联接法。

4、帘布(片):发生火灾时作为区与区之间防火隔离,一般耐火时间不能少于3小时。

5、导轨:引导帘布(片)按轨道运行。
