特级防火卷帘门构造组成是什么?

来源:萨都奇门业 | 发布日期:2021-06-28

防火卷帘门不仅具备防盜安全系数,其阻燃性也是做到有关规范,因此在一些外来人口较为大的商业服务场地、办公楼、库房等场地,应用这类防火卷帘门是非常广泛,今日萨都奇防火卷帘门生产厂家给大伙儿介绍一下防火卷帘门的结构构成。

特级无机布防火卷帘门

(一)防火卷帘结构构成

防火卷帘门是大容量疏散出口应用比较广泛的安防设备商品,但其归属于电机控制连动消防设备产品,复杂性远高于一般的防火门窗、钢制防火门。特级防火卷帘门同服务器防火墙的功效一样具有水准防火安全隔开,它由帘板、座板、滑轨、橡胶支座、秘药、壳体、控制箱、卷门吊、限位开关,门匾、手动式速放宽关设备、旋钮开关和安全装置等13个一部分构成,另装感温探测器、烟感探测器、光泽报警设备。其生产制造规定细致,零部件的露出表层务必做防腐蚀解决,防火卷帘门镀层、涂层应匀称,电焊焊接应坚固,外型整平,不允许有焊瘤、漏焊,透焊等状况,防火安全帘板、滑轨、门匾、秘药等构件的表层不允许有裂痕、压坑及较显著的凸凹、锤痕、毛边、孔眼等缺点,卷帘窗帘开闭、运作的均值噪音它应符合规定。

特级防火卷帘门一般安裝在麻烦选用服务器防火墙隔开的位置。关键用以大型商场(卖场)、购物商场、大中型技术专业原材料销售市场、大中型展厅、工业厂房、库房等有消防安全规定,且洞边很大不可以应用防火门的位置。当火灾产生时,防火卷帘门在消防安全关键自动控制系统的操纵下,按事先设置的程序流程全自动学会放下(下行),进而做到阻拦火苗向别的范畴扩散的功效,为执行消防安全救火争得珍贵的時间。因此河南省防火卷帘门在工程建筑中,获得普遍的的运用。

(二)特级防火卷帘门制动系统设备作用

1、防火卷帘控制板

(1)控制箱普遍的有二种,第一种是较为老的控制箱,有一块电脑主板和2个外置的交流接触器构成(检修时能够人为因素按住上行或下行交流接触器开展调节,一般左侧为上行右侧为下行),此外一种为全智能控制箱,电脑主板为集成化,除限位开关操纵上行、下行限位开关时,电脑主板还可以依据设置还可以设定卷帘门的上、下行限位开关。

(2)控制箱都是有卷帘门内置烟、感温探测器警报连动作用,当烟、感温探测器警报时只有连动本樘卷帘门姿势,并能够设置任一路报警系统连动卷帘门降低至1.2-1.8米(高宽比能够调整)处终止逐渐延迟30S(可调式0-120S)上下降低究竟或任一路报警系统连动卷帘窗帘降低一半,烟、感温探测器都警报时降低究竟。

(3)控制箱的主开关电源有5根,三根火线零线,一根零线和一根接地线,操纵路线一般有19根。

1)内置烟、感温探测器三根线,1根烟感探测器正线24V、1根感温探测器正线24V、1根烟、感温探测器公共性线24V负线。

2)手动式按键盒四根线,上行、下行、终止和公共性线各1根。

3)限位开关三根线,限制位、低限位和公共性线各1根。

4)连动控线二根,可依据控制箱设置的方法给予信号源,有二种方法,第一种是给予开关量数据信号,第二种是给予24V开关电源。

5)连动意见反馈电源线二根,一般给予开关量数据信号,卷帘门降究竟时给报警设备一个归底数据信号。

6)电动机控线五根,三相电源线接电动机电磁线圈,一根零线供汽车刹车片用,一根为电线接头,给电动机接地装置用。

2、防火卷帘卷门吊

卷门吊上边附加有汽车刹车片、限位开关和拉锁;

(1)汽车刹车片为制动系统设备,卷门机动性作时汽车刹车片插电开启,卷门吊终止时,汽车刹车片关闭电源制动系统。

(2)限位开关是用于调整卷帘门上台和上下位的高宽比,限位开关上面有二个限位开关,当卷帘门上行到一定高宽比时限位开关上边的翻转杆压着上行的限位开关姿势(接开与关,姿势时为常闭数据信号),断掉控制箱的锁紧路线,卷帘门停止运行,低限位的操纵基本原理紧跟限位开关的一样。

(3)拉锁是卷门吊常见故障或控制箱常见故障时人为因素的对卷帘门开展上行和下行的紧急设备,依据带动拉锁的方位来操纵卷帘门的上行和下行。

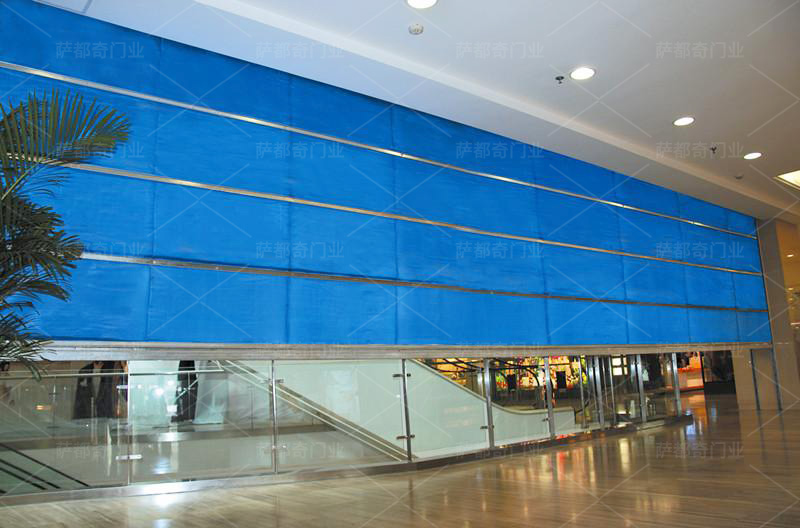

特级无机布防火卷帘门

3、手动式按键盒

卷帘门手动式按键盒一般有二个,卷帘门的两侧各一个,用于手动式操纵卷帘门升降机实际操作的,依据控制箱的不一样,有二种接线方法,第一种接线方法为2个手动式按键盒的上行、下行、停止线与公共性线做并连接法,第二种为2个手动式按键盒的上行、下行做并连接法,停止线与公共性线做串连接线方法。

4、布帘(片):发生火灾时做为区与区中间防火安全防护,一般防火時间不可以低于3钟头。

5、滑轨:正确引导布帘(片)按路轨运作。

防火卷帘

(三)防火卷帘的归类

按材料分:钢制、复合型、无机物等,复合性钢制防火卷帘(防火安全防排烟系统)、无机物特等防火卷帘(双轨制双帘)、钢制复合性水喷汽雾式防火卷帘、钢制复合性侧面式防火卷帘、钢制复合性平移式防火卷帘、无机物特等可折叠防火卷帘及其带各种各样帘侧门的防火卷帘。

按安裝方式:墙里、墙侧(或称洞内、洞外)二种。

(1)洞内安裝。装在窗门洞边.帘片向里侧翻卷。

(2)洞外安裝。装在窗门洞外,帘片向两侧翻卷。

(3)洞中安裝。装在窗门洞中,依据客户规定,帘片向防火卷帘门里侧或向两侧翻卷。

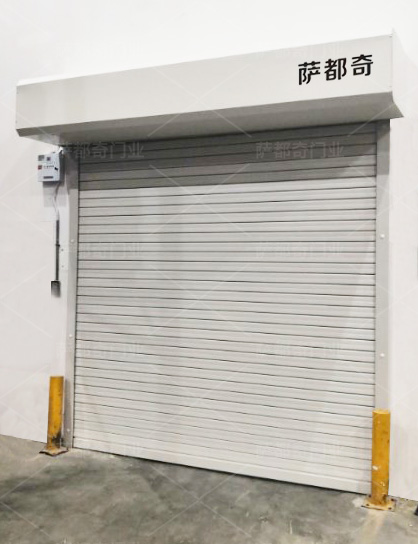

钢质防火卷帘门

按打开方位:卷起和侧卷二种。

防火卷帘门按防火安全特性分:F1级,防火時间1.50h;F2级,防火時间2.0h;F3级,防火時间3.00hF4级,防火時间4.00h。

按传动系统方法可分成电动、手拉式、电动式手拉式。

综上所述便是有关防火卷帘门的构成部分及主构件的详细介绍,期待能够协助到各位。现阶段中国的防火卷帘门价钱存有地区的差别,敬请顾客挑选靠谱的生产厂家。
