500mm高的挡烟垂壁还行不行?

来源:萨都奇门业 | 发布日期:2021-07-05

一、首先看2个关键字,什么是挡烟垂壁、储烟仓和清楚高度

依据工程建筑防排烟系统排烟系统软件标准规范 GB51251-2017

2.1.10 挡烟垂壁  draft curtain    用不燃原材料做成,竖直安裝在工程建筑顶篷、梁或装修吊顶下,能在火灾事故时产生一定的蓄烟室内空间的挡烟隔开设备。

2.1.11 储烟仓  smoke reservoir    坐落于建筑空间顶端,由挡烟垂壁、梁或隔断墙等产生的用以堆积火灾事故烟尘的室内空间。储烟仓高度即设计方案烟层薄厚。

2.1.12 清楚高度  clear height    烟层外缘至房间内路面的高度。

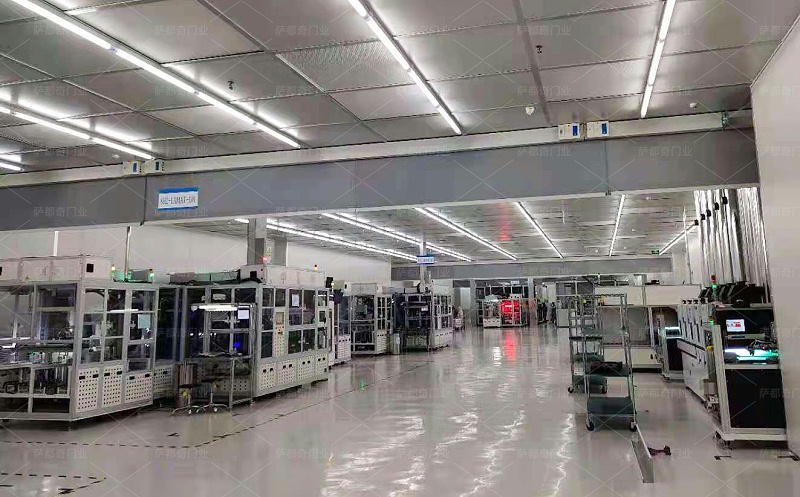

钢质挡烟垂壁

挡烟垂壁萨都奇厂家直供

二、再看挡烟垂壁的相关规定。

4.2.2 挡烟垂壁等挡烟隔开设备的深层不可低于本规范第4.6.2条要求的储烟仓薄厚。针对有装修吊顶的室内空间,当装修吊顶打孔不匀称或开孔率小于或等于25%时,装修吊顶内室内空间高度不可记入储烟仓薄厚。

4.6.2 当选用当然排烟方法时,储烟仓的薄厚不可低于室内空间层高的20%,且不可低于500mm;当选用机械设备排烟方法时,不可低于室内空间层高的10%,且不可低于500mm。与此同时储烟仓底端距路面的高度应超过安全疏散需要的最少清楚高度,最少清楚高度应按本规范第4.6.9条的要求测算明确。

4.6.9 过道、室内空间设计层高不超3M的地区,其最少清楚高度不适合低于其层高的1/2,别的地区的最少清楚高度应按住式测算:

Hq =1.6 0.1H ′

式中:Hq——最少清楚高度(m);           H′——针对单面室内空间,取排烟室内空间的工程建筑净高度(m);针对双层室内空间,取最大消防疏散楼房的楼高(m)。

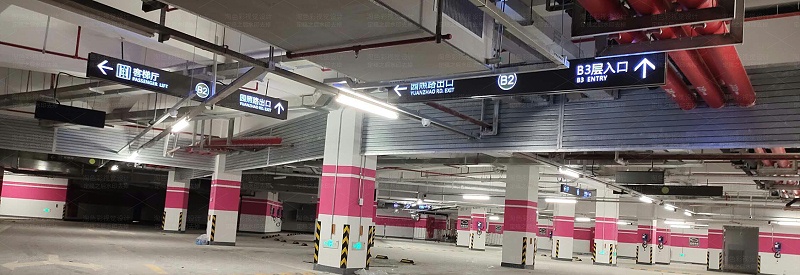

电动挡烟垂壁

三、举例说明测算

1、假如工程建筑层层高为3米的场地,较为普遍

最少清楚高度≥1.5米

当然排烟时

挡烟垂壁的高度≥储烟仓的薄厚≥3米*20%=0.6米

储烟仓底端距路面的高度=3-0.6=2.4米>1.5米

理论上挡烟垂壁的高度从0.6米到1.5米中间都能够

机械设备排烟时

挡烟垂壁的高度≥储烟仓的薄厚≥3米*10%=0.3米,最少不可低于500mm

储烟仓底端距路面的高度=3-0.5=2.5米>1.5米

理论上挡烟垂壁的高度从0.5米到1.5米中间都能够

2、假如工程建筑层层高为4米的场地,单面室内空间

最少清楚高度Hq=1.6 0.1*4=两米

当然排烟时

挡烟垂壁的高度≥储烟仓的薄厚≥4米*20%=0.8米

储烟仓底端距路面的高度=4-0.8=3.两米>两米

理论上挡烟垂壁的高度从0.8米到两米中间都能够

机械设备排烟时

挡烟垂壁的高度≥储烟仓的薄厚≥4米*10%=0.4米,最少不可低于500mm

储烟仓底端距路面的高度=4-0.5=3.5米>两米

理论上挡烟垂壁的高度从0.5米到两米中间都能够

3、如果是20米多的好几个楼房构成的又高又大室内空间,最大消防疏散楼房的楼高是多少米就取多少米,是3米就取3米,是4米就取4米。测算跟上面一样。留意,3米时不取一半。

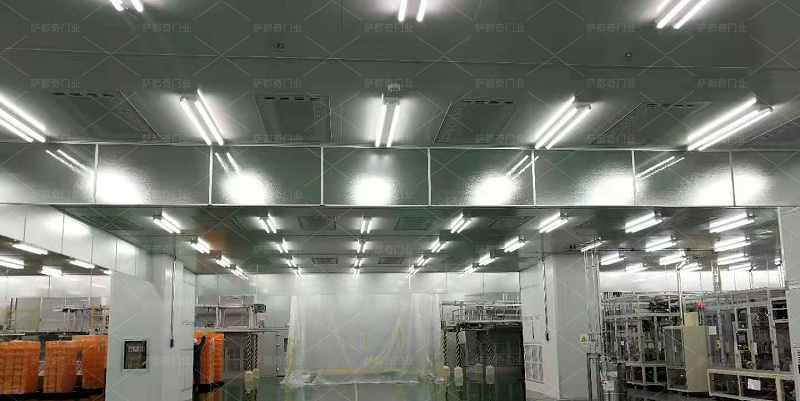

玻璃挡烟垂壁

防火玻璃挡烟垂壁

四、汇总

【已废止】建筑规划设计消防规范 GB50016-2006

需设定机械设备排烟设备且房间内层高不大于6.0M的场地应区划防烟分区;每一个防烟分区的总建筑面积不适合超出1000m²,防烟分区不可超越疏散出口。

防烟分区宜选用隔断墙、顶篷下凸起不小于500mm的构造梁及其顶篷或装修吊顶下凸起不小于500mm的不点燃体等开展隔开。

一样原多层建筑设计方案消防规范

规定用挡烟垂壁不点燃原材料做成,从顶篷松驰不小于500mm的固定不动或主题活动的挡烟设备。设定排烟设备的过道、层高不超过6.00m的屋子(大部分全包含了),应选用挡烟垂壁、隔断墙或从顶篷下突显不小于0.五十米的梁区划防烟分区。

执行标准干了很大转变,挡烟垂壁的高度不限于500mm,与楼高有非常大的关联,简易而言便是楼高越高,挡烟垂壁的深层越高。
